新品| Multi-zone测距传感器-VI5304 三道护城河构筑“芯”视界

发布时间:2022-11-23浏览量:2046


 ※   先进的测距性能,可达5米,并且不受物体颜色、反射率和纹理的影响,快速测距频率可达50Hz。

 ※   拥有独立的侦测区域,可识别传感器内的多目标深度信息或目标移动过程。

 ※  采用特殊的芯片设计,支持同时开启多项新功能。适用于机器人、用户检测、无人机、穿戴设备等应用场景。


※  近日,业界领先的dToF芯片设计公司芯视界微电子宣布,推出可提供丰富的深度(距离)信息以及更大视场角的新一代multi-zone直接飞行时间(dToF)传感器—VI5304。该产品适用于多目标、多景深以及大视场角的应用场景。


高集成度的dToF传感器

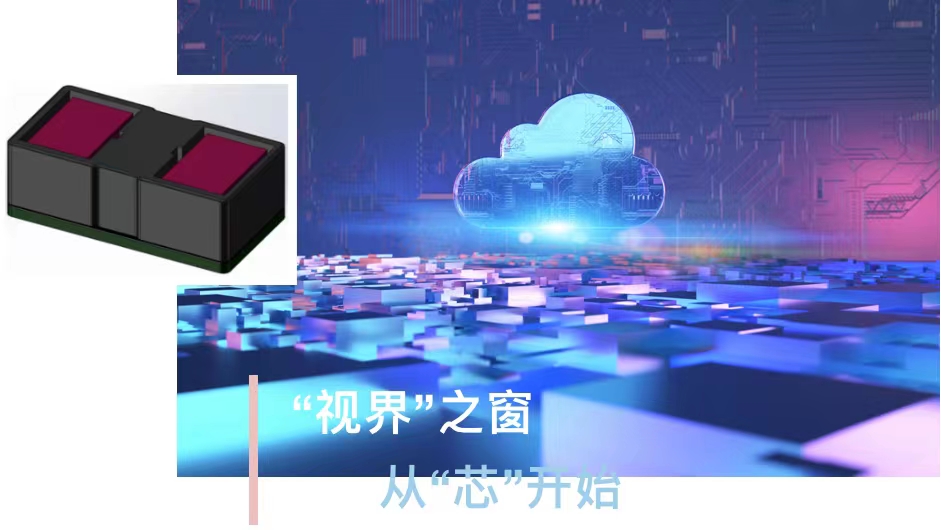

※  VI5304拥有高集成度、高精确度等优质特点。在其紧凑的封装中(4.8mm X 2.5mm X 1.6mm)高度集成了自主研发的单光子雪崩二极管(SPAD)接收阵列、940nm的VCSEL 激光发射器以及高效率数据运算单元。并采用了亚纳秒光脉冲,符合人眼等级安全认证(class 1)测试标准的要求。


芯视界微电子高级研发工程师Samuel表示:

这次的新产品VI5304与单点dToF相比,拥有更多优点。该款芯片设计提升了内核性能,支持同时开启多项新功能,包括多目标物体检测,远距离玻璃盖板串扰抗噪和多区扫描等。非常适合机器人、用户检测、无人机、穿戴设备等应用场景。


三道“护城河”打造全新VI5304


快速、精准的测量

  并行多区输出:3×3、4×4 的多区输出以及感应区域(ROI)的控制。

※  测距:距离测量高达5米,不受物体颜色、反射率和纹理的影响。

※  帧率:快速测距频率可达 50 Hz

  抗阳光性能:通过特殊的光源设计,内置的阳光抑制算法将环境光噪声降到最低,保证室外阳光环境下(100K Lux)的良好性能。

独立低Xtalk的侦测区域


VI5304可把视角分为3×3或4×4,或16个独立的侦测区域。通过多区侦测,可以识别传感器视角内的多目标深度信息或目标物移动过程。


典型应用

※  手势识别

根据传感器前方的手或物体在VI5304检测区域上不同的距离和强度来判断手或物体的移动方向。能够识别上/下/左/右、顺/逆转圈、短/长按等多种手势,依托精准的测距性能,防止无效手势的误触发。


※  驻留/移动检测

目前的智能门锁、平板等唤醒传感器因为输出信号单一,容易被经过人员等无效唤醒。多区TOF 可以根据检测不同区域中距离的变化,明确人员的驻留或移动状态。


空间点云算法


适配VI5304的多区测距功能,提供自主空间点云算法,综合应用3X3或4X4的深度信息,实现有效的空间建模, 并准备了图形化的GUI,便于客户开发和测试。


典型应用

※  投影仪自动梯形校正

当投影仪位置出现偏置,投影画面会变成不规则梯形。VI5304通用点云算法输出前方目标面的平面法向量信息,可以直接得到投影仪相对幕布的偏移角度,减少应用端的开发投入,实现更快捷,更简单的无感自动梯形校正功能。


扫地机避障/悬崖检测

当扫地机对前方低矮目标或者下沉距离无法做有效判断时,容易出现碰撞和因为过度下沉空间无法返回的问题;VI5304多区TOF检测配合点云算法,可以判断前方突然出现的障碍或下沉,有效的增强识别能力。


芯视界visionlCs

芯视界微电子科技有限公司成立于2018年,设有南京、上海、硅谷三处研发中心和深圳市场营销中心。芯视界在单光子直接ToF(SPAD ToF)技术和实用性上处于领先地位,是全球率先研究单光子dToF三维成像技术的先驱之一。芯视界以芯片级的光电转换器件设计和单光子检测成像技术,设计营销基于单光子探测的一维和三维ToF传感芯片。产品广泛用于扫地机、无人机、手机、智能眼镜、智能家居等诸多消费类电子领域以及自动驾驶激光雷达等应用。
